SLAM：同步定位與建圖

進入 sense–plan–act：從 sense 開始

講者先花幾分鐘回顧上週：demo 不等於部署、可靠度要定義在運行設計範圍（ODD）上、要從「避免失敗」轉向「管理失敗」，以及「部署是學習的延續」。他說這是前四週的結論，並鼓勵大家回頭檢查自己能不能獨力說明每一講提到的概念。

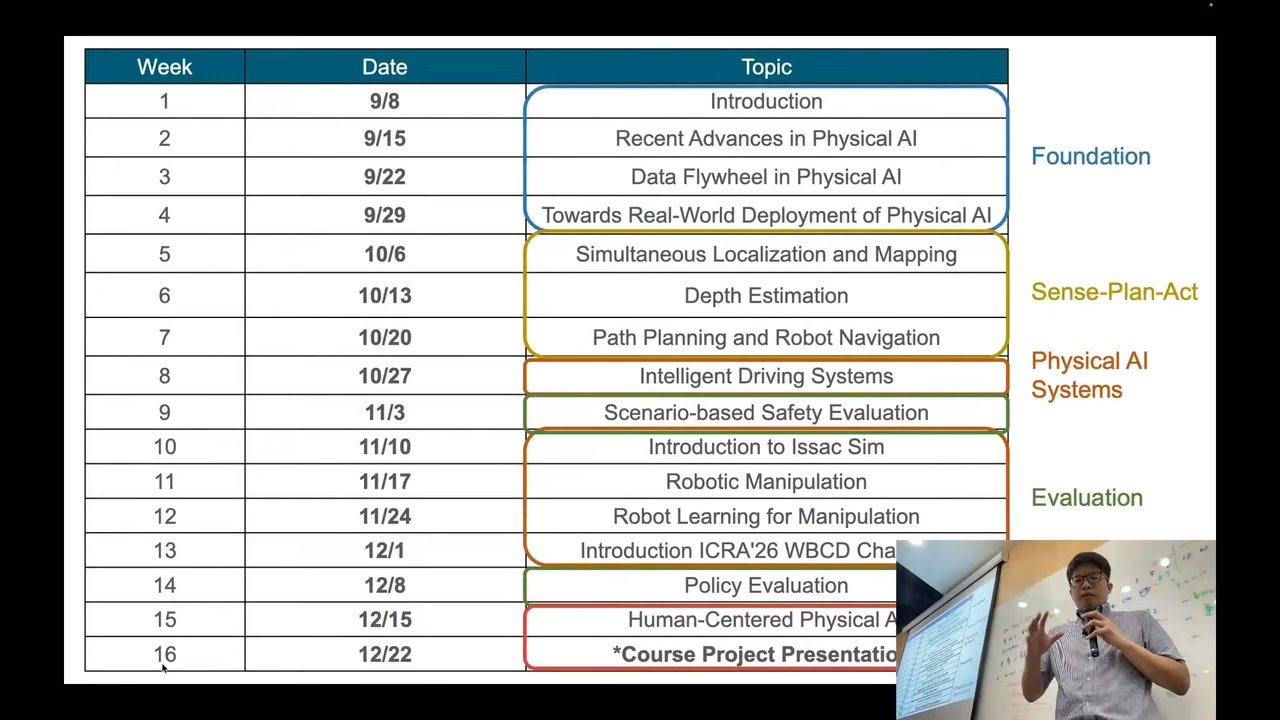

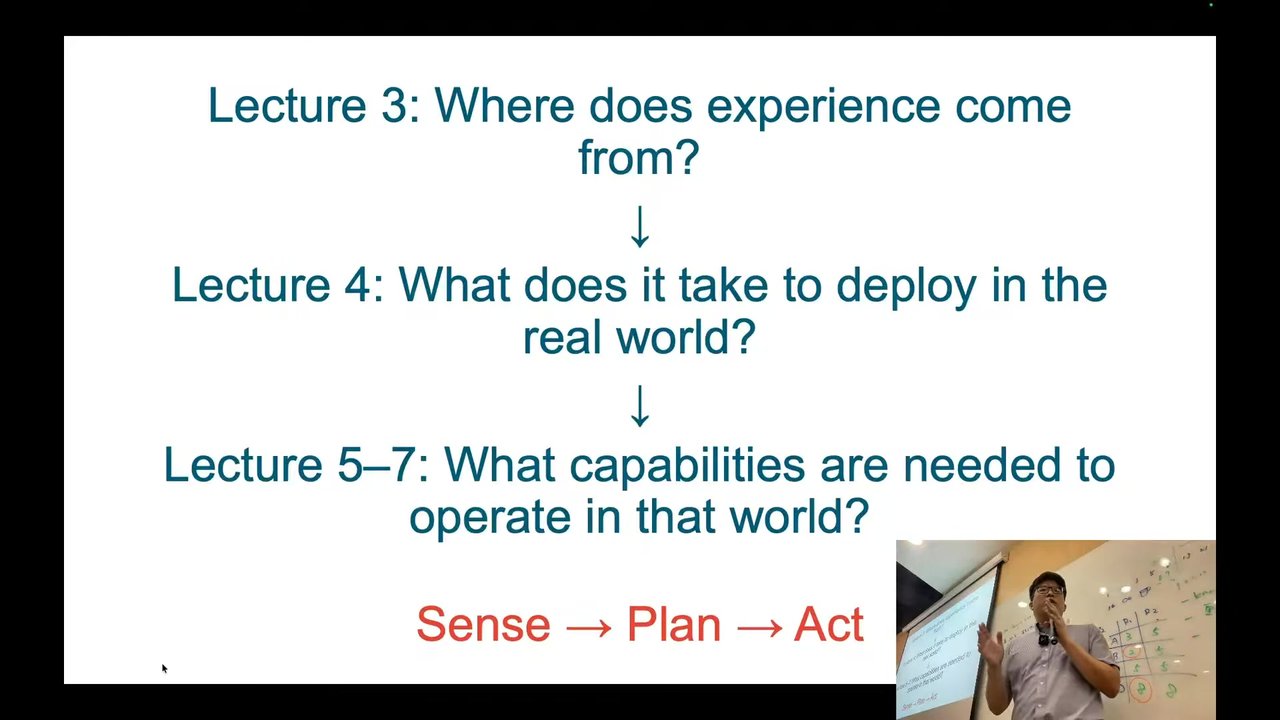

放回資料飛輪來看：第 3 講談經驗從哪裡來，第 4 講談部署需要什麼，接下來三講談「在那個世界運作需要哪些能力」，也就是第一講提過的 sense–plan–act 典範。這一講只處理第一段：sense。

為什麼從 UMI 談起：把人類示範變成機器人控制

講者沒有用典型的機器人學方式介紹 sense–plan–act，而是從第 3 講提過的一種經驗收集方式切入：遙操作的一個實例，Universal Manipulation Interface（UMI）。影片左邊，示範者兩手各拿一支 UMI 夾爪，抓盤子、洗碗、放好；右邊的雙臂機器人做同一件事，示範者中途關水、刻意擾動，機器人還能應對。講者的實驗室依開源說明做了好幾支，之後會讓同學實際拿來試。

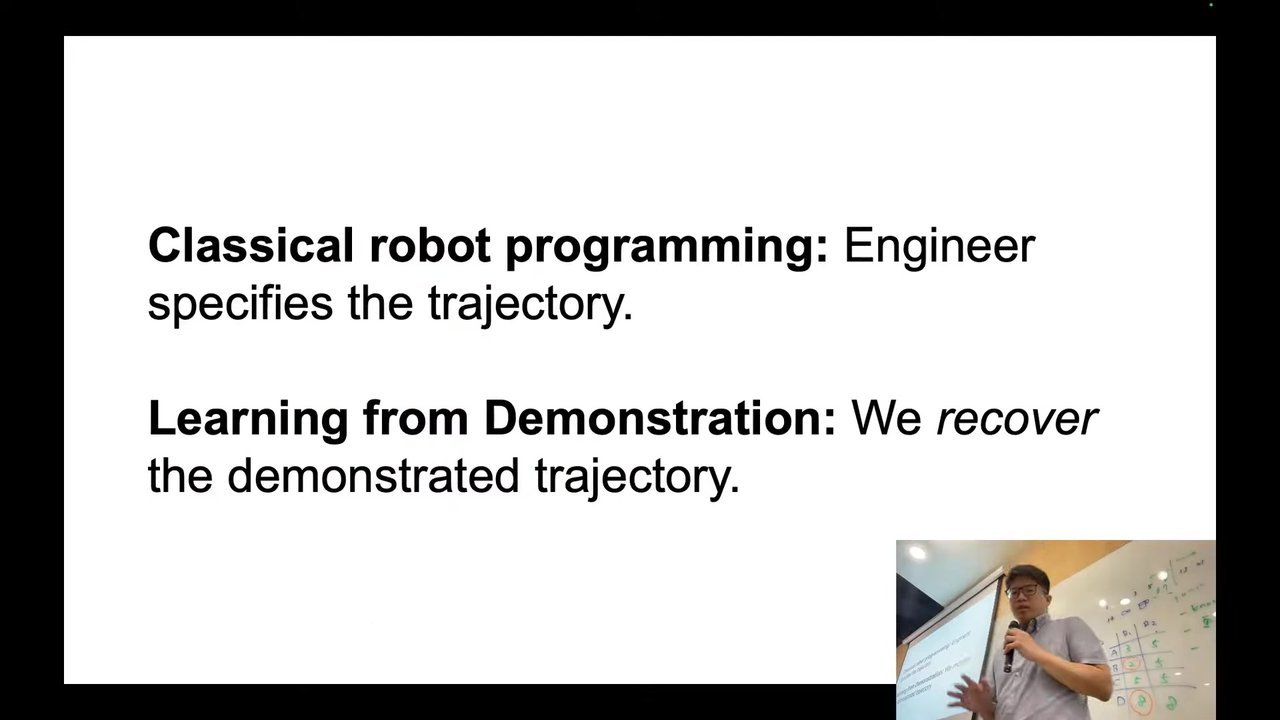

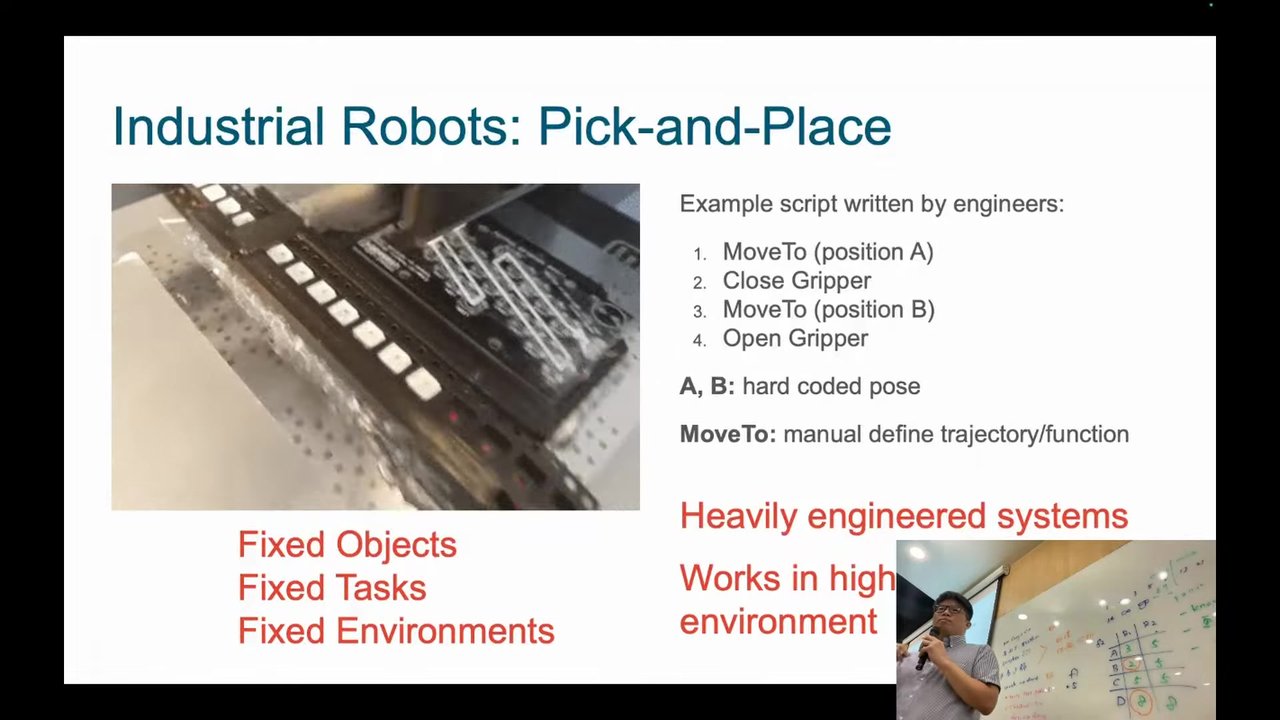

為什麼要繞這一圈？工廠的取放任務可以預先寫好程式；但如果要抓任意物件、完成像「拋擲」這種會隨物件特性而變的任務，就很難事先寫好。於是問題從「工程師指定軌跡」變成「能不能從示範中學」。

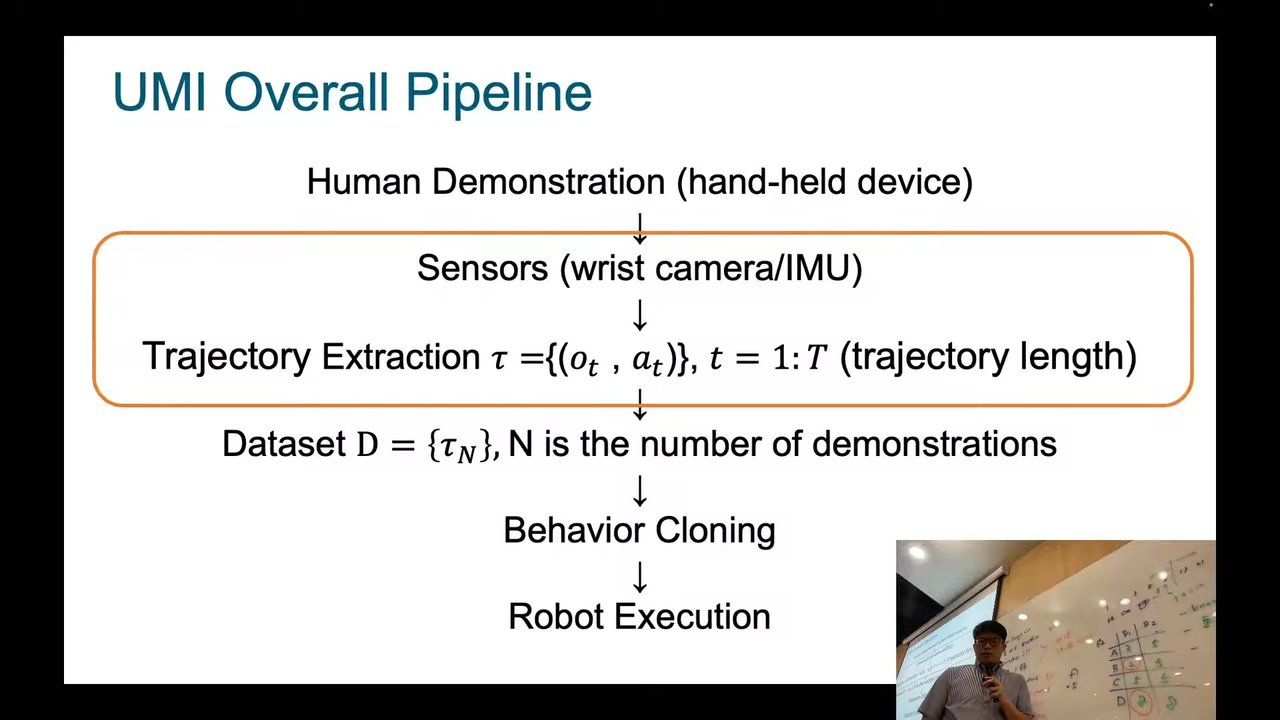

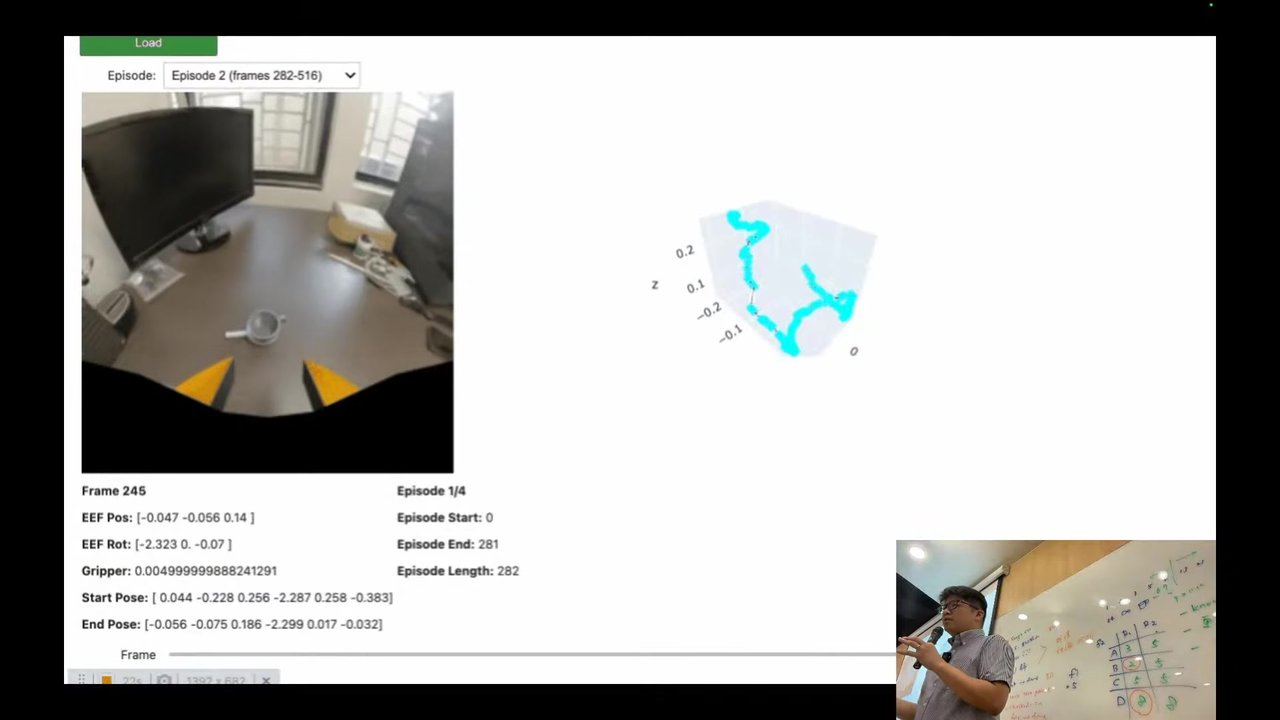

UMI 的流程是：人拿著裝有腕部相機與 IMU 的手持裝置示範，從記錄中擷取軌跡，累積成資料集，用行為複製（一種示範學習方法）訓練，再讓機器人執行。後段的學習與部署不是這一講的重點，講者要談的是中間那個「秘訣」：怎麼從感測器資料得到軌跡。

SLAM 是什麼：持久的地圖，加上自己的姿態

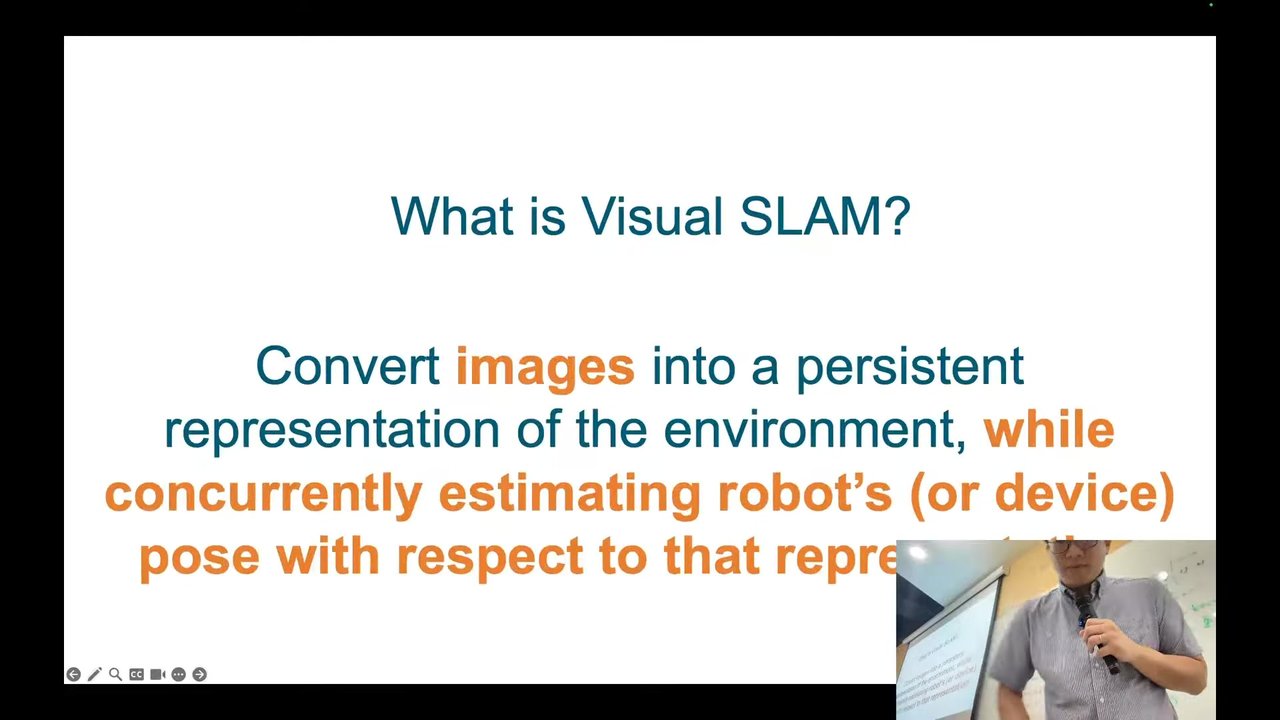

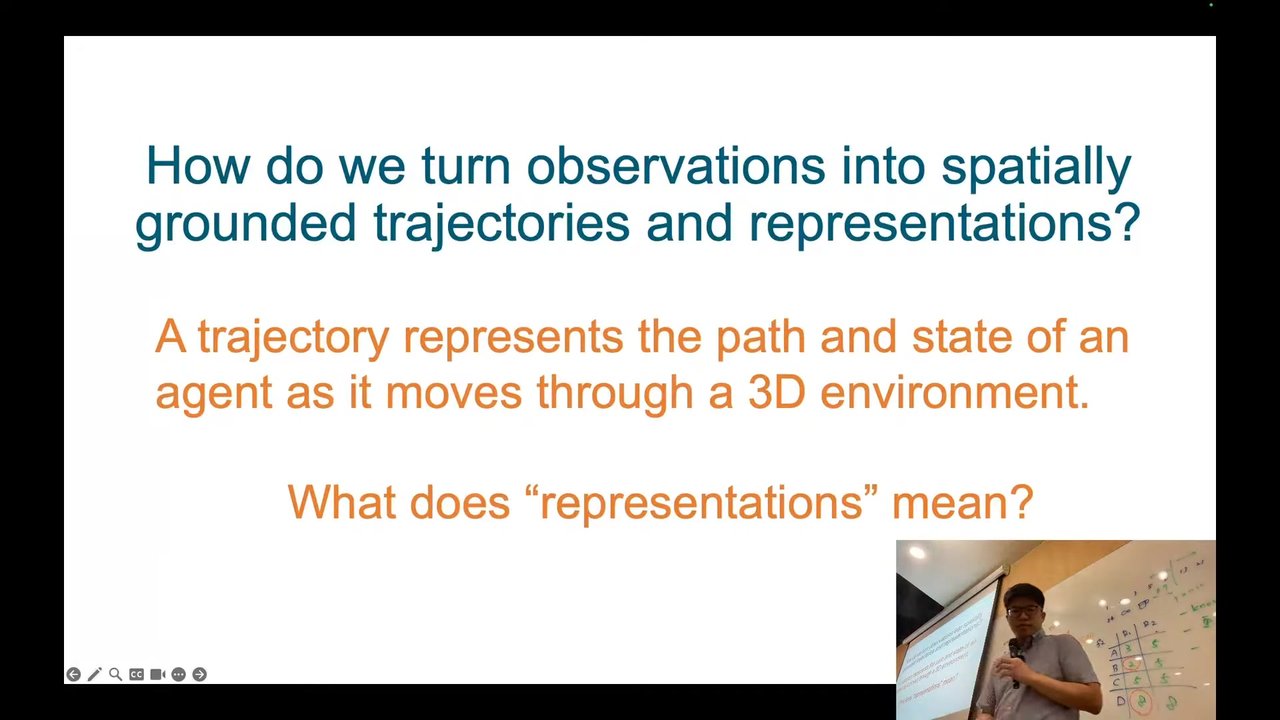

要回答「怎麼把觀測變成有空間依據的軌跡與表示」，講者介紹同步定位與建圖（simultaneous localization and mapping，SLAM）：一邊建立環境的持久表示，也就是地圖；一邊估計機器人或裝置相對於這張地圖的姿態。

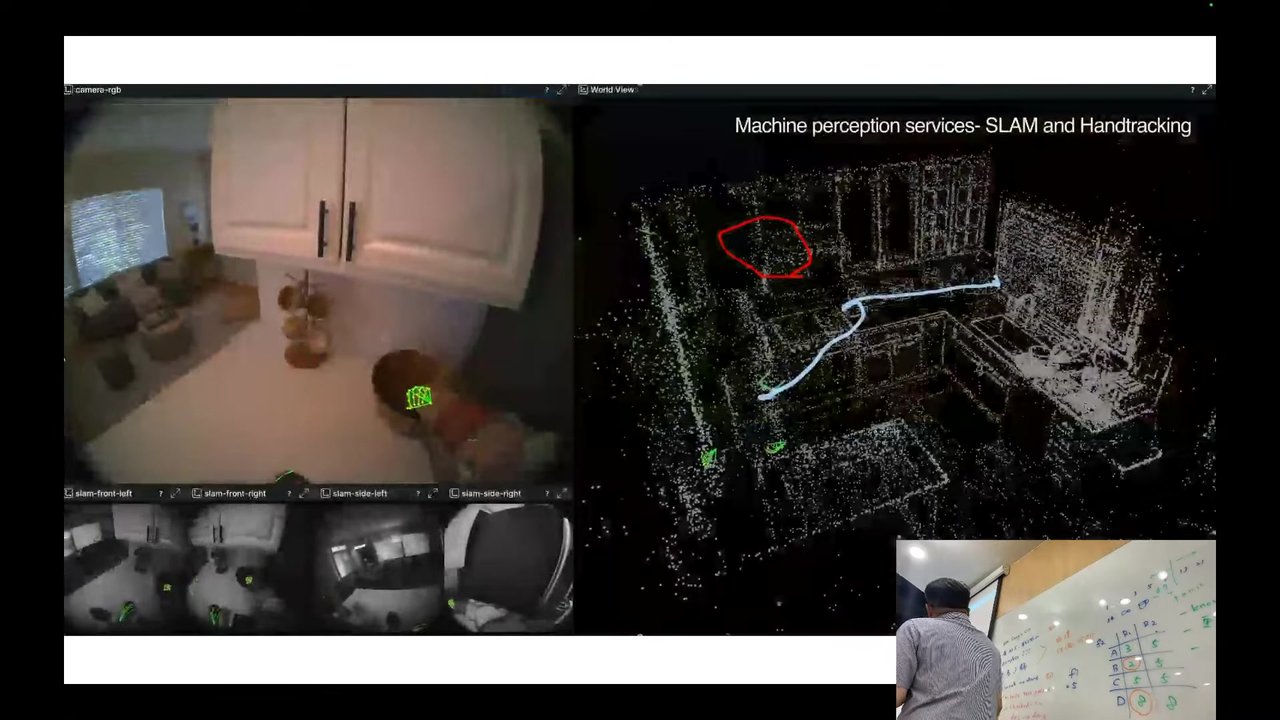

例子是 Meta 的 Project Aria 研究用眼鏡：上面有多顆相機、IMU 等感測器，朝內的相機還能追蹤瞳孔。戴著它在廚房裡活動，就能即時建出廚房的稀疏點雲地圖、畫出移動軌跡，並把從影像辨識出的手部骨架放進同一個 3D 空間，看到手正在切東西、拿東西。

講者接著問：畫面上那條軌跡是「誰的姿態」？同學猜機器人、猜那位女士、猜頭部。這個問題他留到後面才回答（見下文「相機投影矩陣」一節）。

現場示範：用 iPad 重建教室

講者請一位同學拿 iPad（兩顆相機加一顆 LiDAR）繞教室一圈：畫面上紅色的區域代表裝置還沒看過的地方，她的任務是一邊移動、一邊旋轉傾斜 iPad，把紅色盡量消掉，最後回到起點。裝置持續收資料、處理成 3D 幾何，再按一下把顏色材質貼上去，就得到一個可以任意旋轉的教室模型。因為現場改用有線網路，iPad 畫面接不上筆電，講者答應之後把影片上傳給線上的同學。

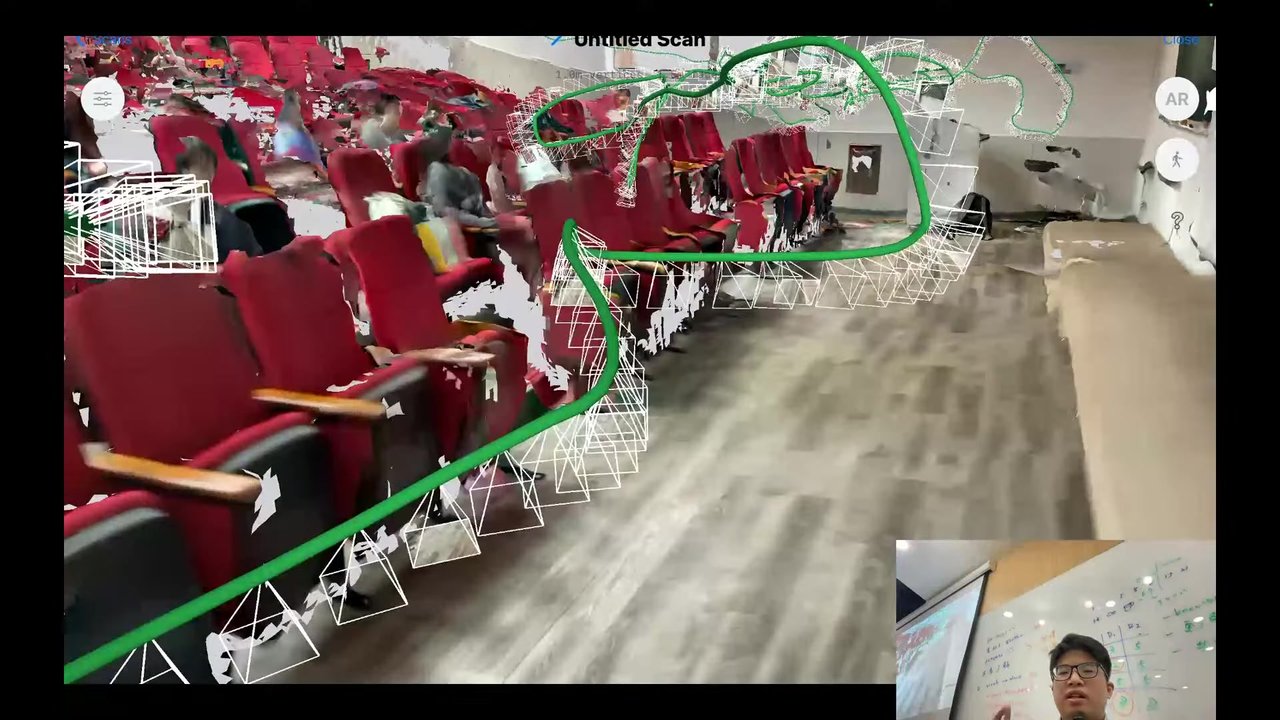

下課後講者用另一間教室先前的重建結果說明兩件事。第一是持久的表示：講者站在講台只看得到台下的視角，重建之後卻能看到「坐在後排的學生看講者」的畫面——不是想像出來的，而是因為那位同學真的走過那裡、拍下了資料。第二是姿態：那條綠線不會是直線，因為拿裝置的人一直在移動、旋轉、傾斜；沿線每一個觀測，都用一個座標系表示它在 3D 空間中的位置。

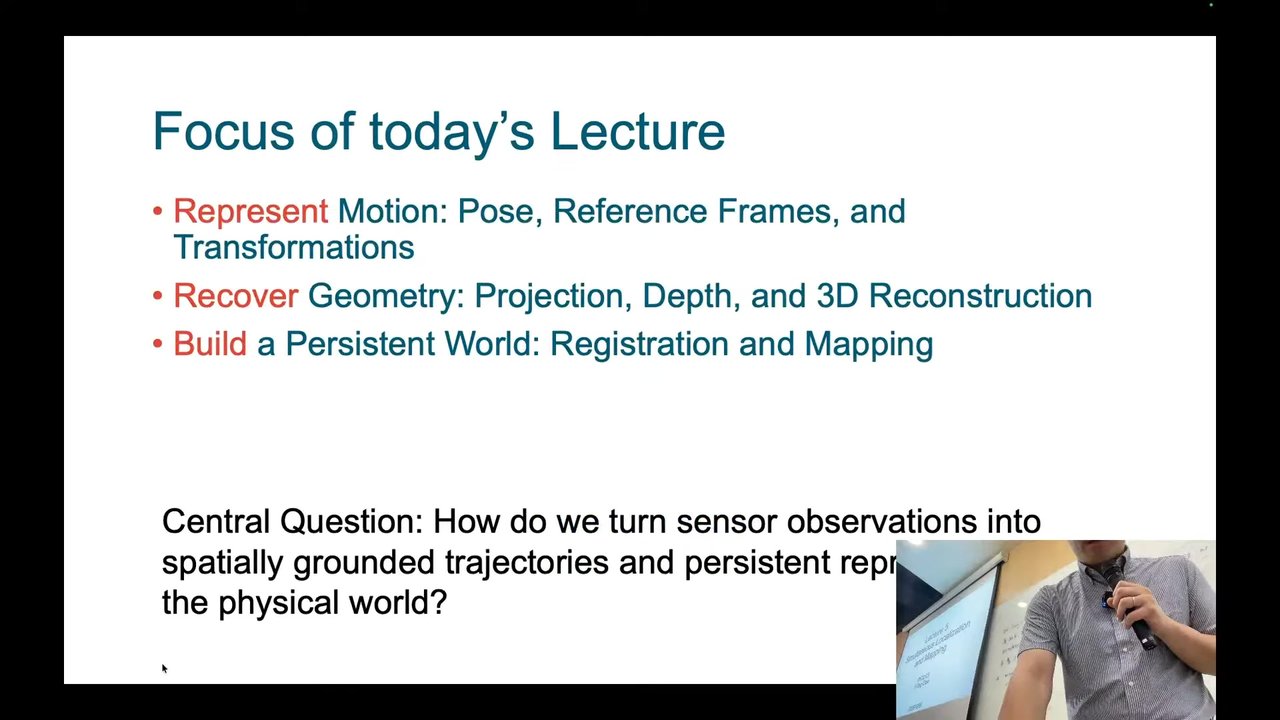

接下來要談的是視覺 SLAM：輸入換成影像。差別在於用了哪些感測器；iPad 與 Project Aria 都同時用了相機、LiDAR 或 IMU，所以結果才會那麼好。本講剩下的時間就拆成三個模組：表示運動、還原幾何、建立持久的世界。

表示運動：每個觀測配一個相機座標系

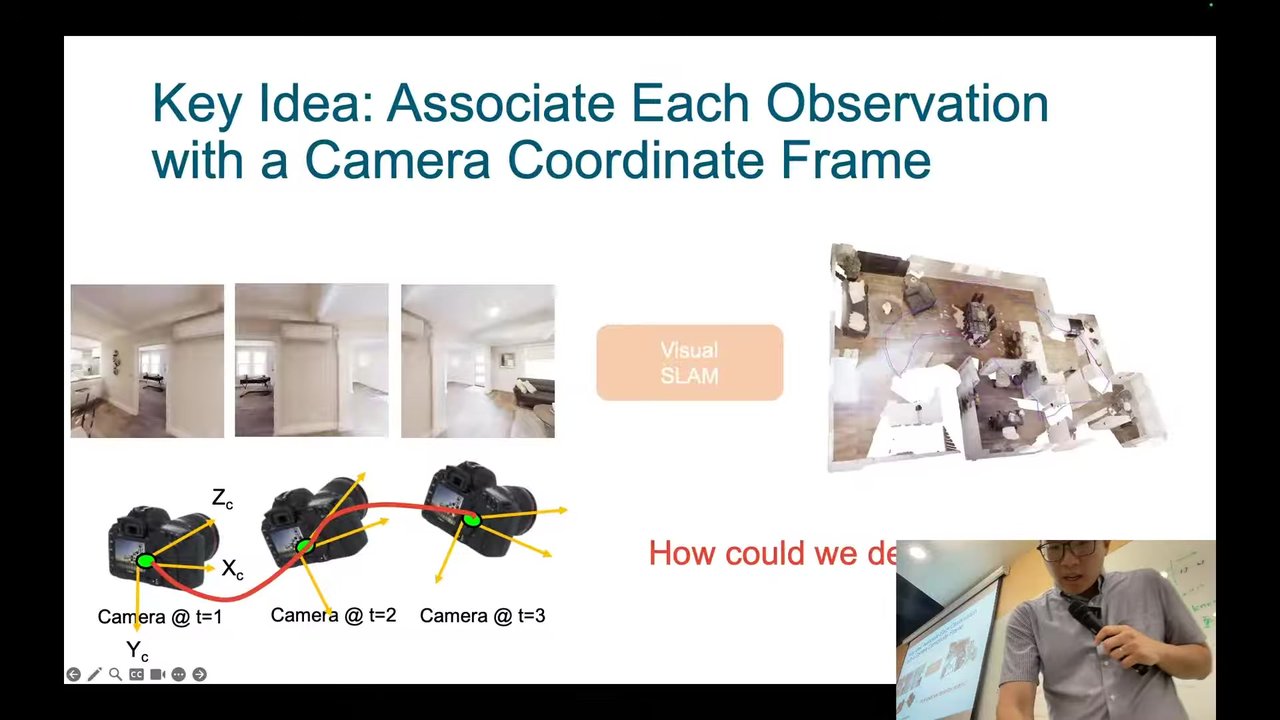

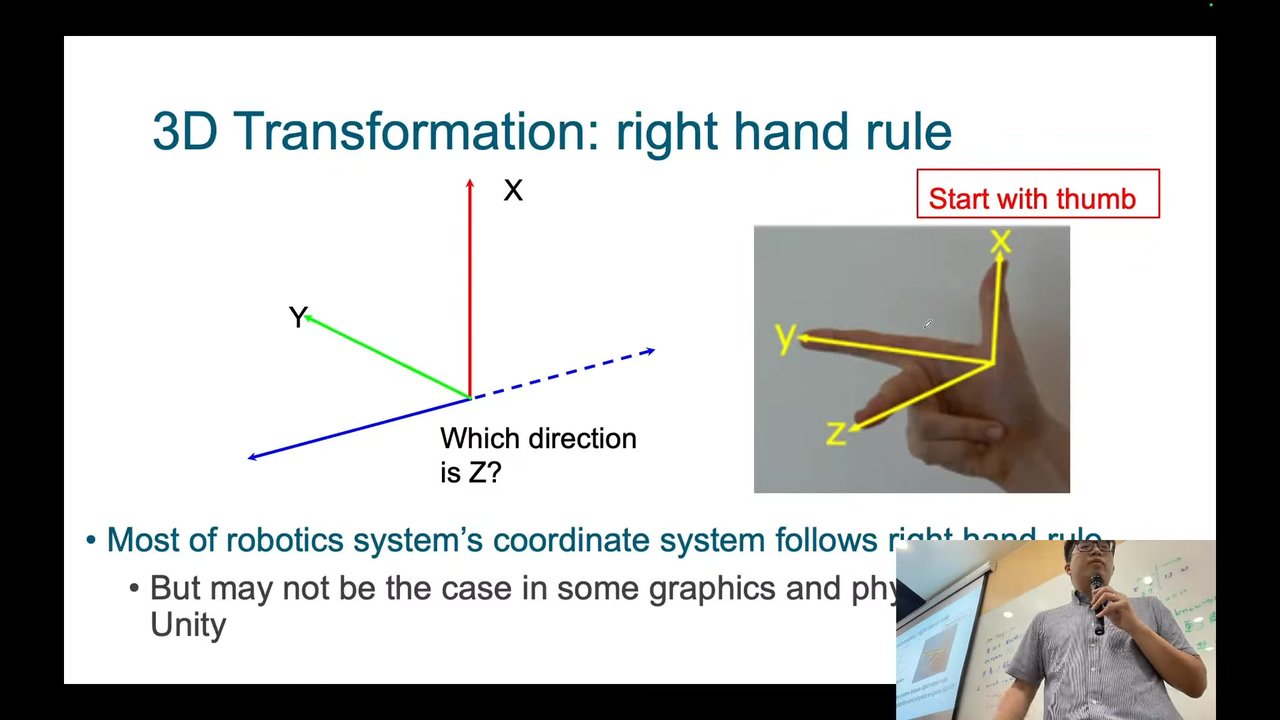

第一個模組要回答：在座標系 B 觀察到的東西，怎麼在座標系 A 裡描述？講者的做法是把每個觀測對應到一個相機座標系。拿著相機拍一張、移動一下再拍一張、再移動再拍一張，就得到三張影像；在每個拍攝當下的相機上放一組依右手定則定義的 X、Y、Z 軸，三張影像就對應到三個座標系。這等於把高維的影像資料，整理成低維的結構。

原點放哪裡其實由你決定：可以是教室角落、桌上的筆電，也可以是相機本身。只要選定原點與三個軸的方向，就能描述任何物體的位置。把每個時間點的相機當成一個座標系的原點，再把這些原點連起來，就得到相機在空間中的運動軌跡。接下來的問題是：要用什麼語言描述這段運動？

描述運動的語言：旋轉、平移與齊次座標

講者說旋轉的表示應該是先修知識，所以講得很快。2D 平移是 p′ = p + t，旋轉是 p′ = Rp，兩者合起來是 p′ = Rp + t；問題是平移沒辦法和旋轉放進同一個 2×2 的矩陣乘法裡。

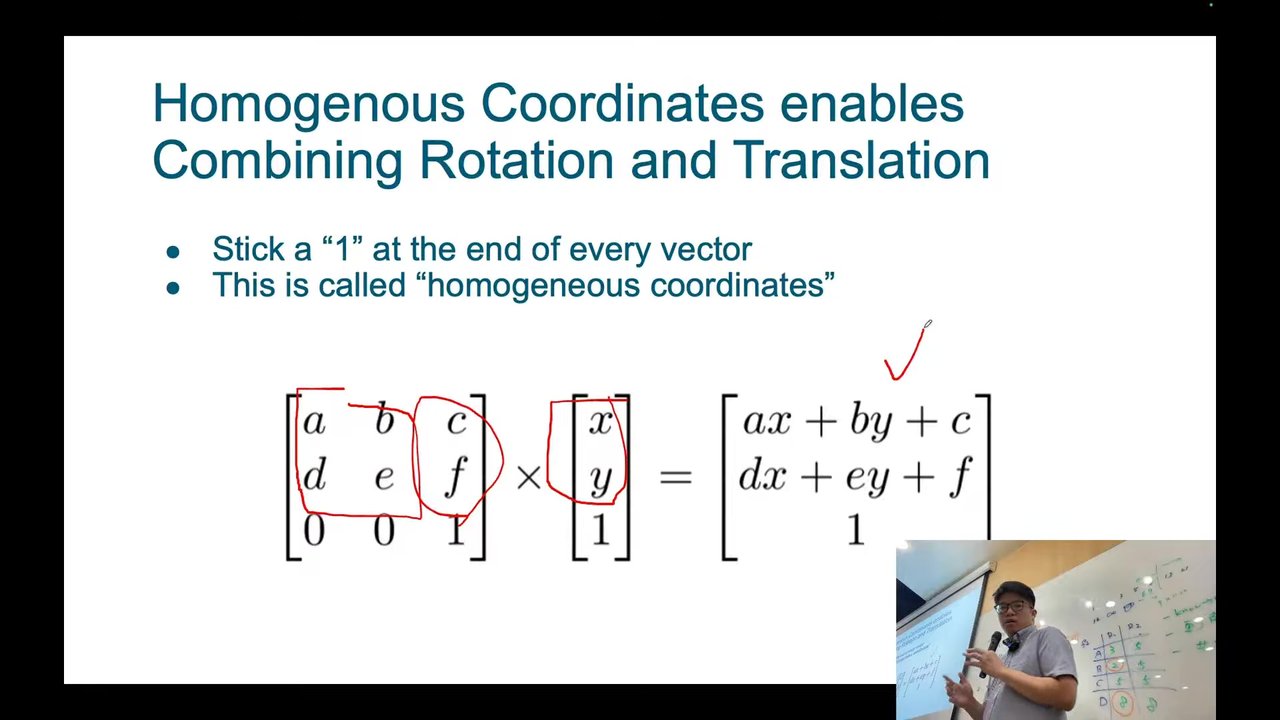

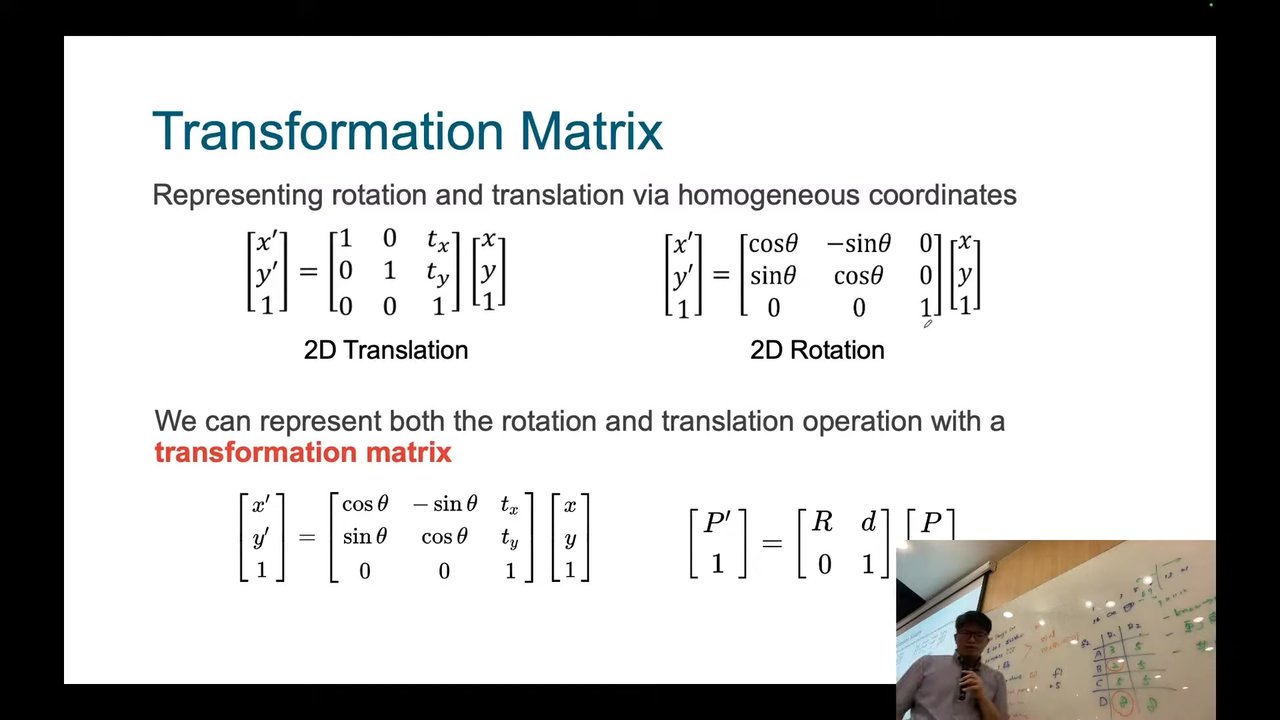

解法是齊次座標：在每個向量後面補一個 1，(x, y) 變成 (x, y, 1)；要轉回笛卡兒座標，就把前面的元素除以最後一個元素。這樣旋轉矩陣和平移向量就能組成一個齊次轉換矩陣，用一次矩陣乘法同時完成旋轉與平移。

到了 3D，講者用自己實驗室的空間舉例：機械手臂、架上的多台相機、桌上的每個物體，都可以各自定一個 3D 座標系，再加上一個世界座標系。3D 平移和 2D 差不多，差別在旋轉：2D 是繞一個點轉，3D 是繞一條軸轉。

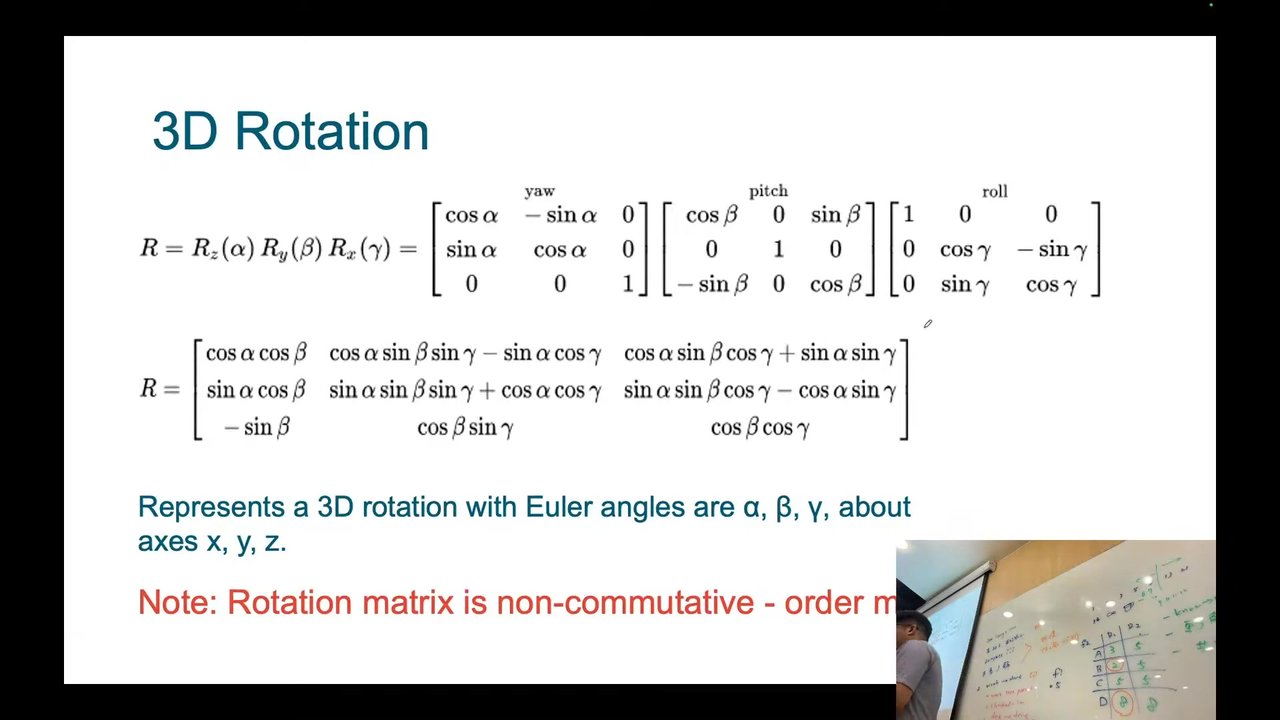

常見的表示是歐拉角：繞 z 軸是偏航（yaw）、繞 y 軸是俯仰（pitch）、繞 x 軸是翻滾（roll），三個矩陣依序相乘就是 3D 旋轉。講者特別提醒順序不能換。3D 轉換矩陣則是 4×4：左上 3×3 是旋轉、右邊 3×1 是平移；⁰P = ⁰T₁ ¹P 表示把座標系 1 中的點轉到座標系 0。

參考座標系：同一個點，不同的座標

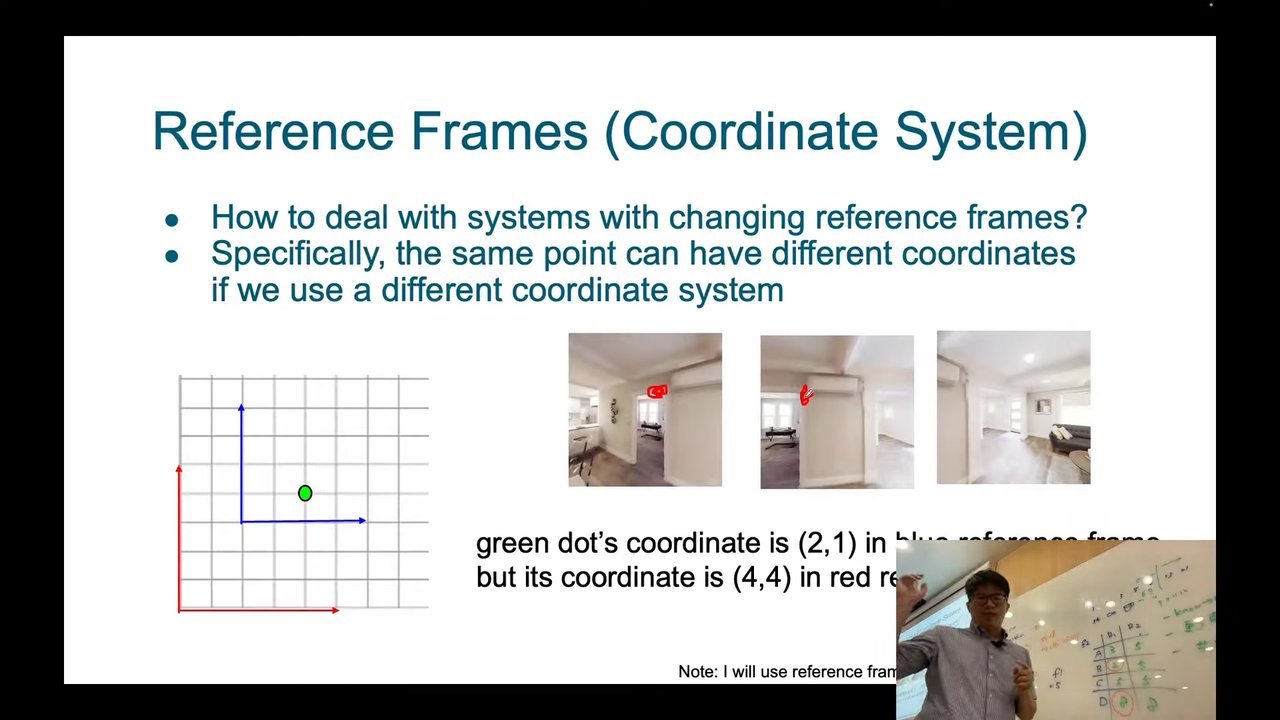

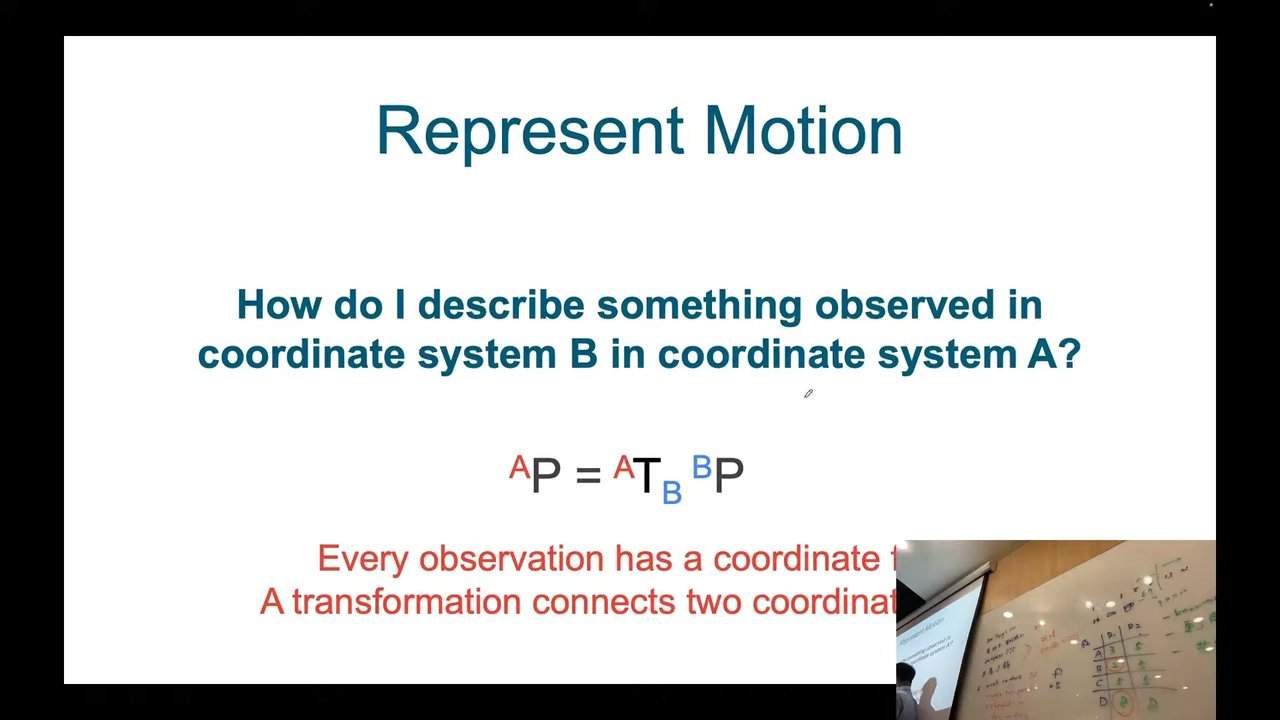

這三張照片之間，參考座標系在變嗎？在變——每拍一張，相機就換了一個座標系。所以同一個 3D 點，從第一台相機看有一組座標，從第二台相機看是另一組；點沒變，變的是座標系。講者用 2D 的例子說明：同一個綠點，在藍色座標系是 (2, 1)，在紅色座標系是 (4, 4)。

把座標系 B 中的點 ^BP 轉到座標系 A，只要乘上從 B 到 A 的轉換矩陣 ^AT_B。回到三張照片：第一、二台相機之間要一個轉換矩陣，第二、三台之間要另一個，方向可以從 1 到 2，也可以從 2 回到 1。

但還有兩個問題沒回答：相機上那個「假想的」座標系到底放在哪裡、原點怎麼定？以及為什麼重建結果能讓我們從不同視角看這個世界？前者要靠針孔相機模型。

還原幾何：針孔相機模型

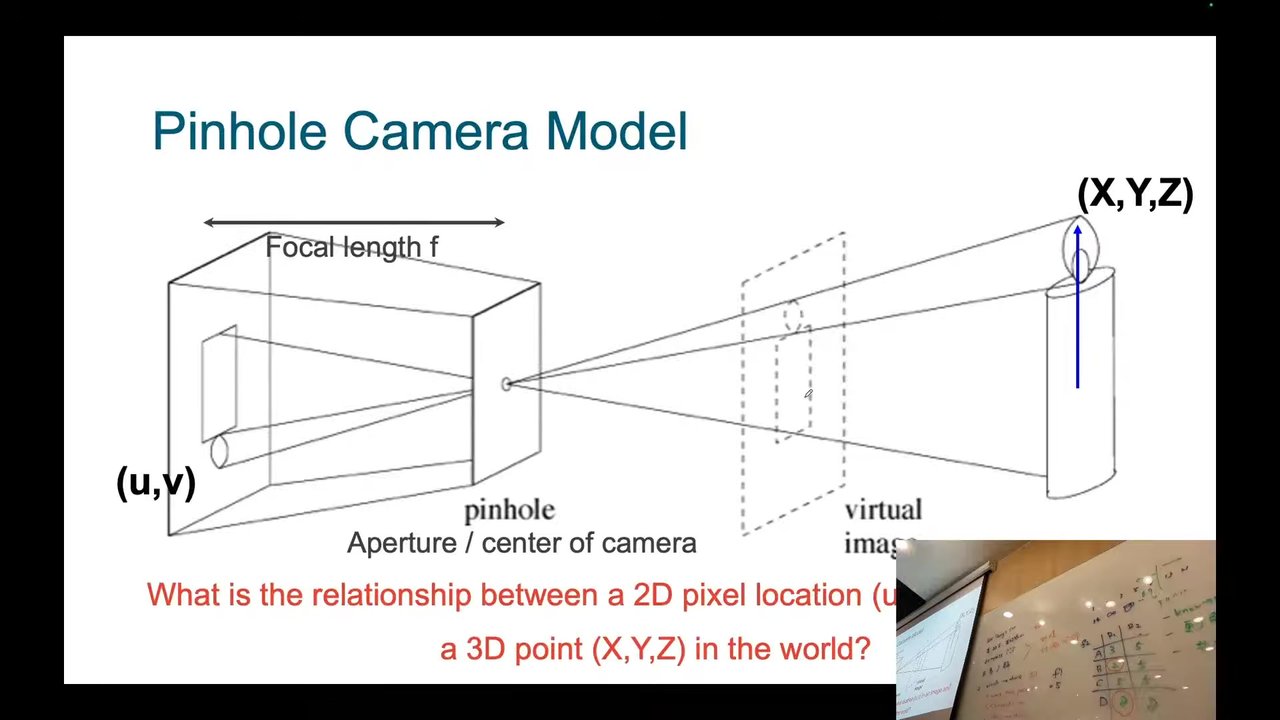

針孔成像大家國中可能做過：蠟燭的光穿過小孔，在後方屏幕上成一個縮小、倒立的像；把它翻到針孔前方，就是「虛像」。焦距是針孔到成像平面的距離；針孔在現代相機上就是光圈，也就是相機中心。把原點放在針孔、依右手定則讓 Z 軸沿著光軸，就替相機定好了 3D 座標系——這也回答了上一節「座標系放在哪裡」的問題。

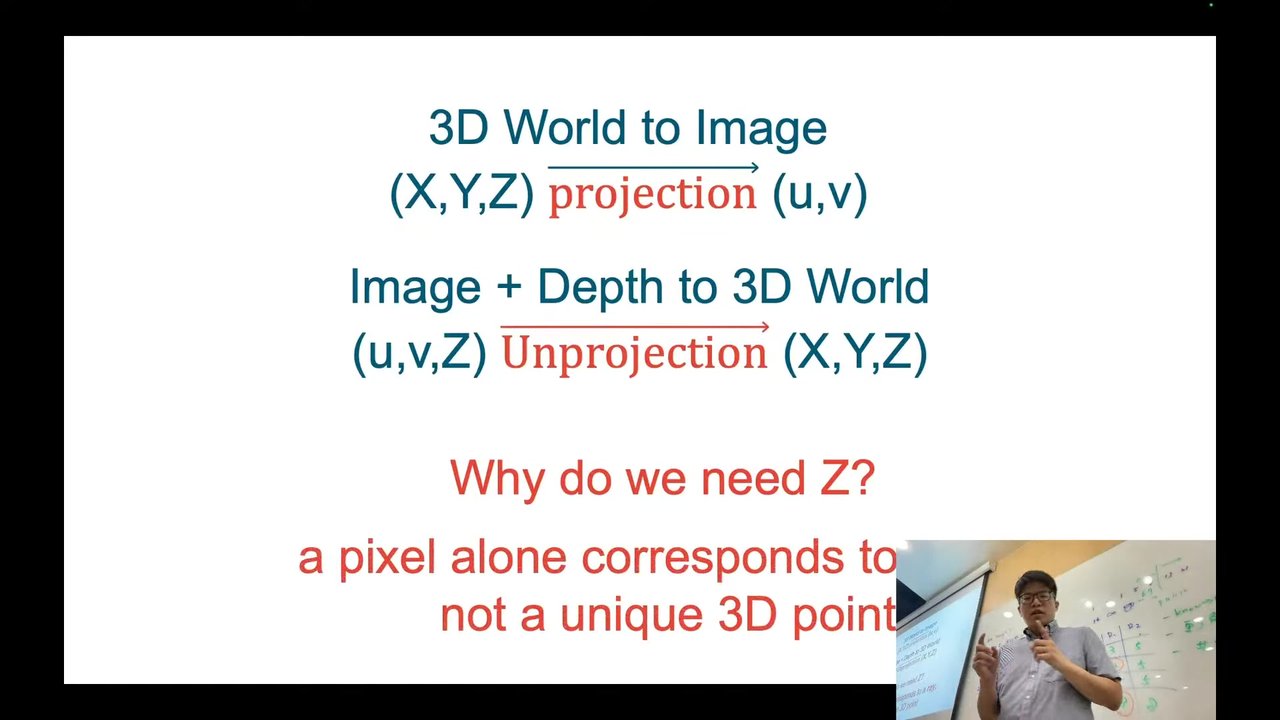

3D 點投影到影像叫投影；反過來，用像素位置加上深度回到 3D，叫反投影。為什麼一定要有深度？因為投影時深度資訊被丟掉了：影像上的一個像素，對應的是從相機中心射出去的一整條射線，物體可能在射線上的任何位置。不給 Z，最多只能知道它在那條射線上。

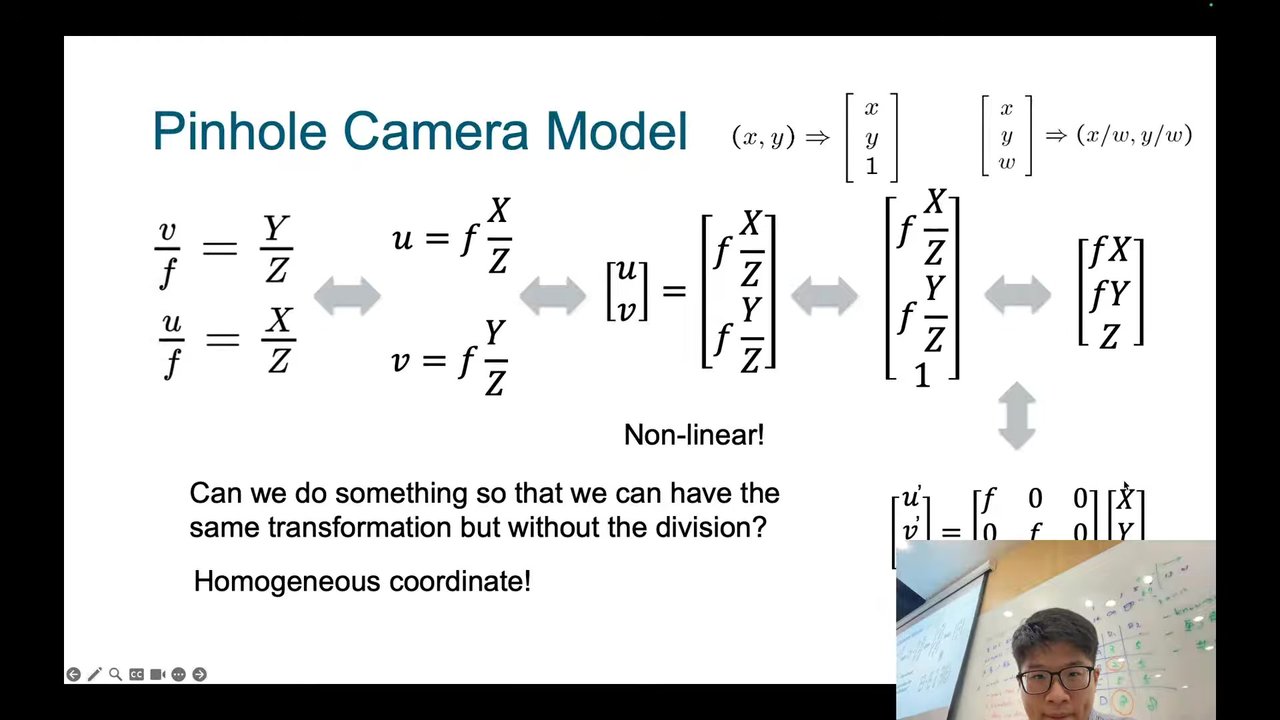

關係式來自兩組相似三角形：焦距 f 對應深度 Z，像素座標 u、v 對應 X、Y，所以 u = fX/Z、v = fY/Z。式子裡有除以 Z，是非線性的；再次借助齊次座標，就能寫成矩陣乘法，算出 (u′, v′, w) 後再除以 w。講者建議大家看著圖自己推一次，不要只抄投影片上的式子。

從影像座標到相機投影矩陣

第二次下課回來，講者承認這段從真實世界跳到抽象空間，容易讓人迷路；但最核心的想法其實只有一個：3D 座標系。座標系會隨相機一直變，我們要描述這些變動，最終建出持久地圖與裝置的姿態。

他也回頭回答 Project Aria「誰的姿態」：答案取決於開發者選了哪裡當參考座標系，可能是某一台相機，也可能是眼鏡中心；只要清楚描述各台相機之間的關係，換到哪裡都可以。他以自己做過的自駕車專案為例：據他所知，那些系統把原點定在車體上方便控制車輪的位置，而不是某顆感測器；這樣就必須知道相機、LiDAR 各自到那個點的轉換矩陣，這件事叫校正。

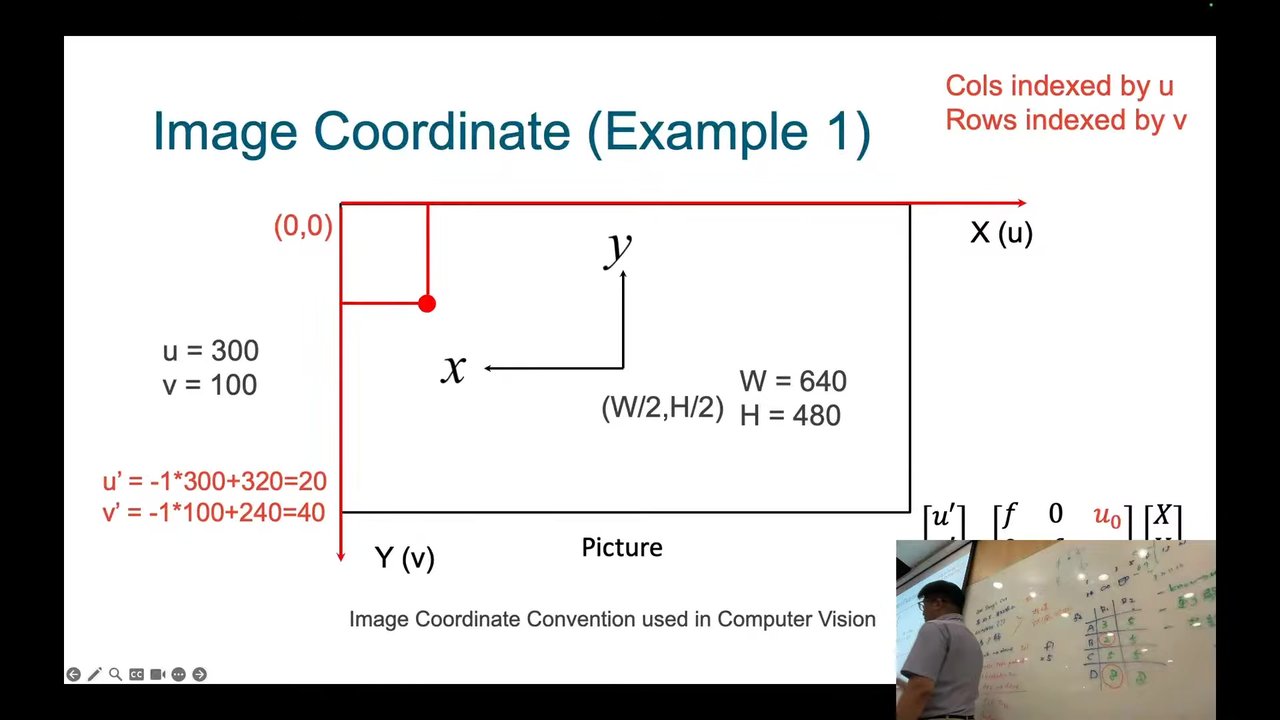

座標系不只一種：有相機座標、世界座標，還有影像座標。推導時把影像平面的原點放在中心，但影像處理習慣把原點放在左上角，所以還要再轉一次，在式子裡加上主點 (u₀, v₀)。另一頭，場景裡的物體通常是用另一個座標系（世界座標）描述的，要套用針孔模型，得先用世界到相機的轉換把它轉進相機座標系。

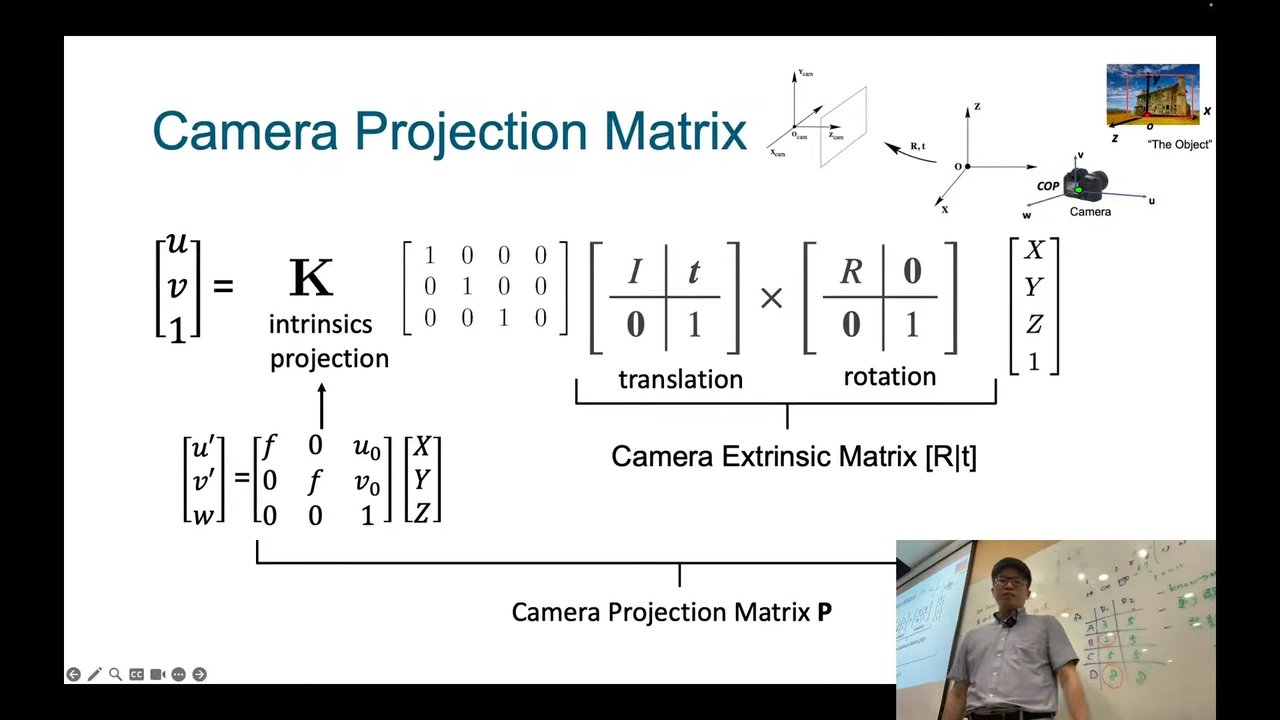

三塊拼起來就是完整的相機投影矩陣：齊次座標下的 3D 點先經外參（世界到相機的旋轉與平移）轉到相機座標系，再乘上包含焦距與主點的內參矩陣，投影到影像平面。講者提到 YouTube 上有人問這些是不是他發明的——不是，這是電腦視覺四十多年的教科書內容，他只挑了一小部分。電腦視覺除了辨識、分割、追蹤這些「辨識」面向，還有一條很長的幾何傳統，專門研究 3D 與 2D 之間的關係，這正是機器人操作與導航這類下游任務的基礎。

深度從哪裡來：深度相機、反投影與點雲

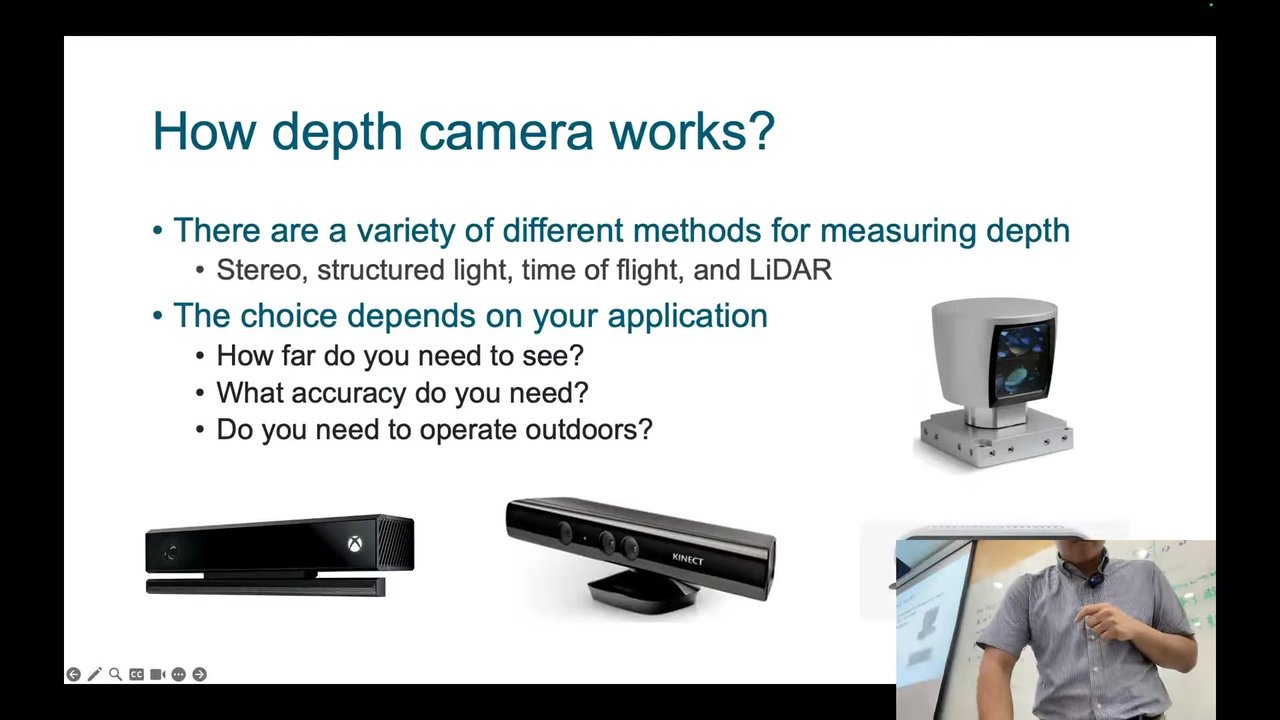

前面假設已知 Z，那 Z 從哪裡來？深度感測器有很多種，選擇取決於應用。講者用實務經驗提醒規格不能照單全收：有些小型感測器只在一公尺內有效，而且距離越遠誤差越大；某款感測器宣稱可達 120 公尺，但那麼遠只剩零星幾個點，看不出是車、是人還是自行車騎士，他自己只信到 60 公尺左右。

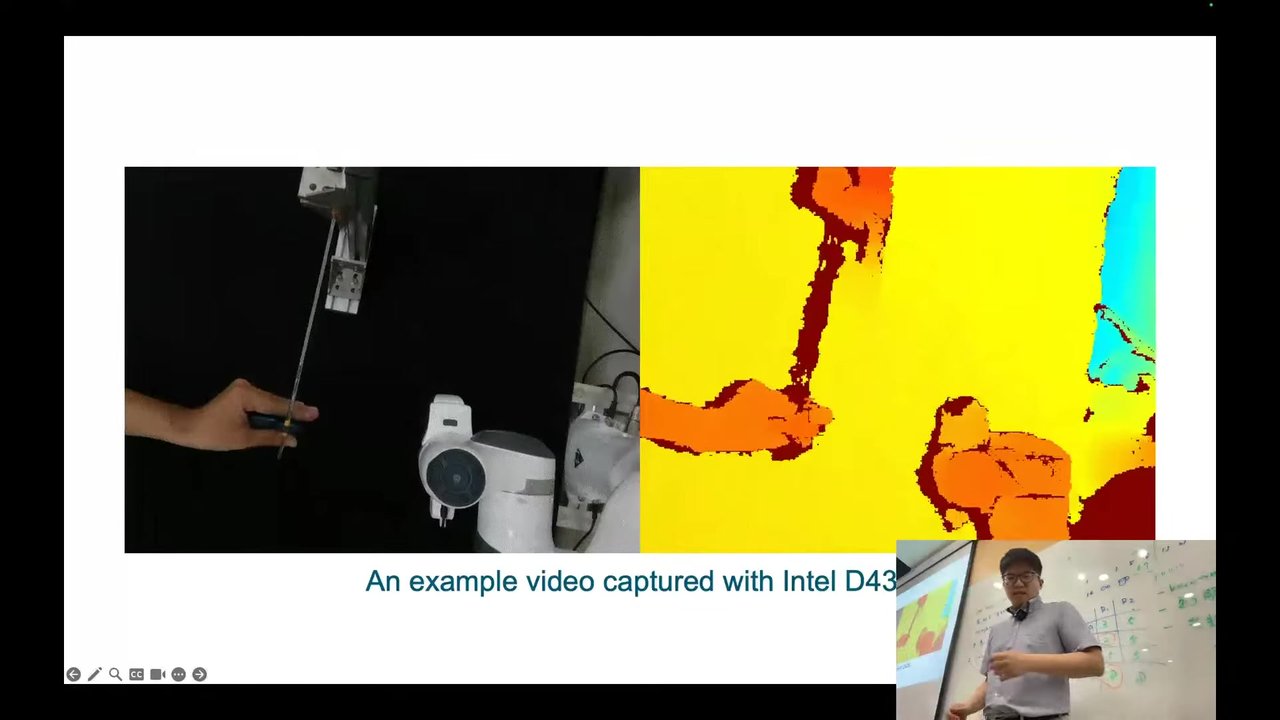

真實資料並不乾淨。這段 D435 影片裡，桿子離相機不到 50 公分，深度圖上卻寬得不合理；手移動時也帶著大量雜訊。深度影像裡也常有些區域的值是 0，那是缺少深度：雙目或結構光都要在影像間找對應點，遇到反光表面就找不到。講者說即使是商用產品也會這樣，原因留到下一講詳談。

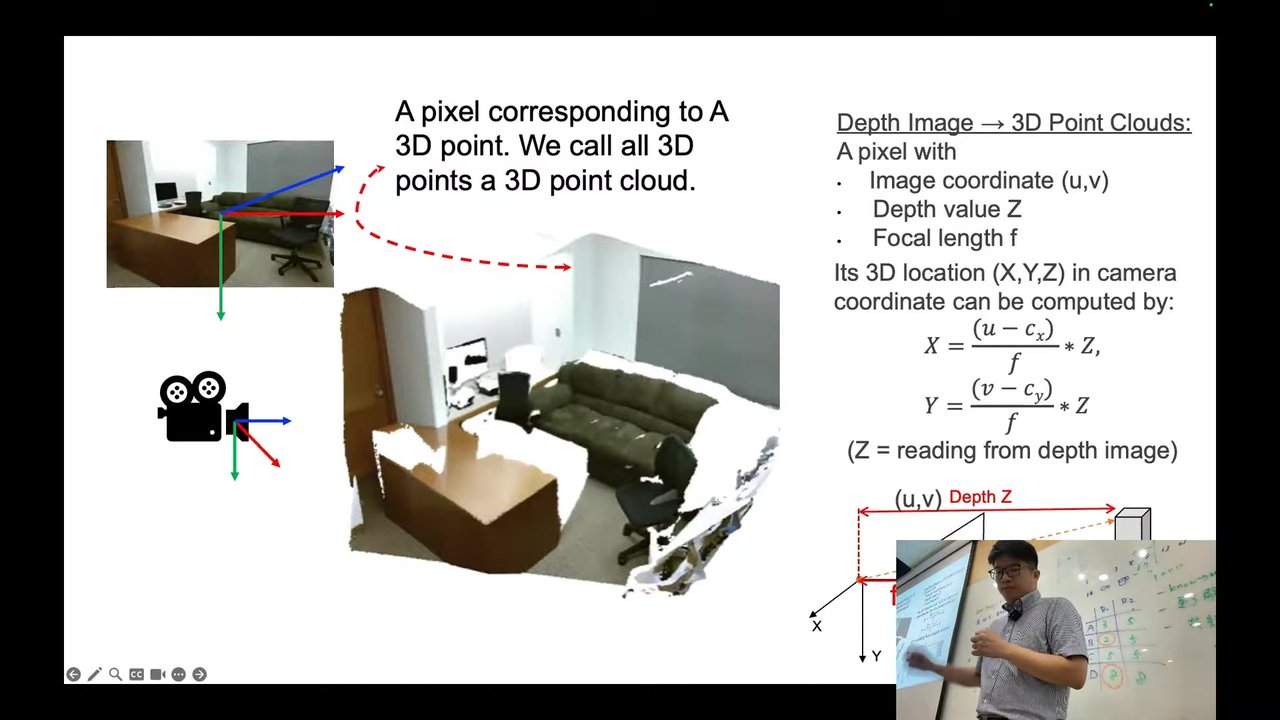

假設感測器夠好：彩色影像是 3×H×W，深度影像是 1×H×W，每個像素記錄一個深度值（公尺或公釐），缺值為 0。套用針孔模型反投影，焦距與主點由相機校正取得，每個像素就得到一個 3D 點；n 個像素得到 n 個點，合起來就是點雲。一幀有 n 個點，100 幀就是 100×n 個點——關鍵問題是：怎麼把它們合在一起？重建結果裡那些白色空洞，就是當時沒拍到的地方。

建立持久的世界：把多幀點雲轉到共同座標系

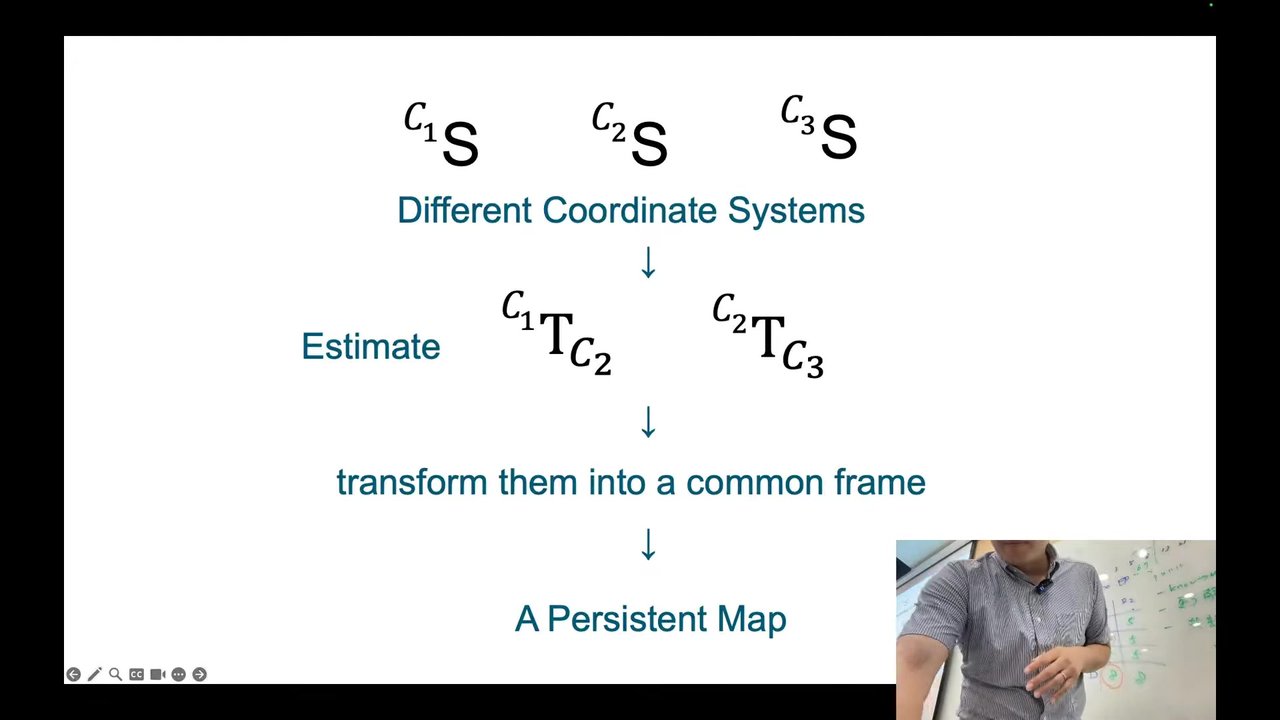

反投影給了三個 3D 觀測，但它們各自活在不同的相機座標系裡。要把它們拼成同一個物理空間，就要估計相鄰座標系之間的轉換，再全部轉到一個共同座標系。共同座標系選哪一個都可以，例如 C1；只要知道彼此之間的關係，就能轉到任何你想要的座標系。

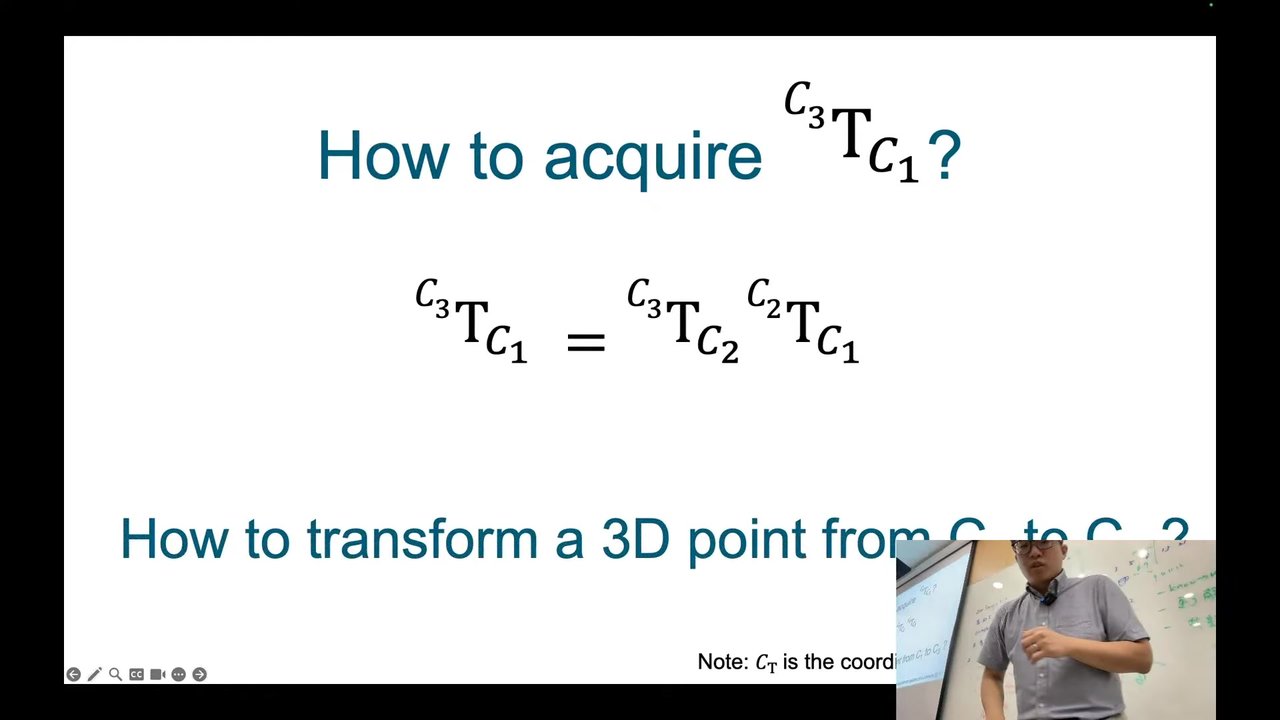

數學上很直接：C1 到 C3 的轉換，就是 C1 到 C2、再 C2 到 C3 兩個轉換矩陣相乘；實際上每一段都要估計，怎麼估計是另一個故事。講者因為時間不夠，把估計方法留到下週（或另外錄一小段），以免大家更混亂。

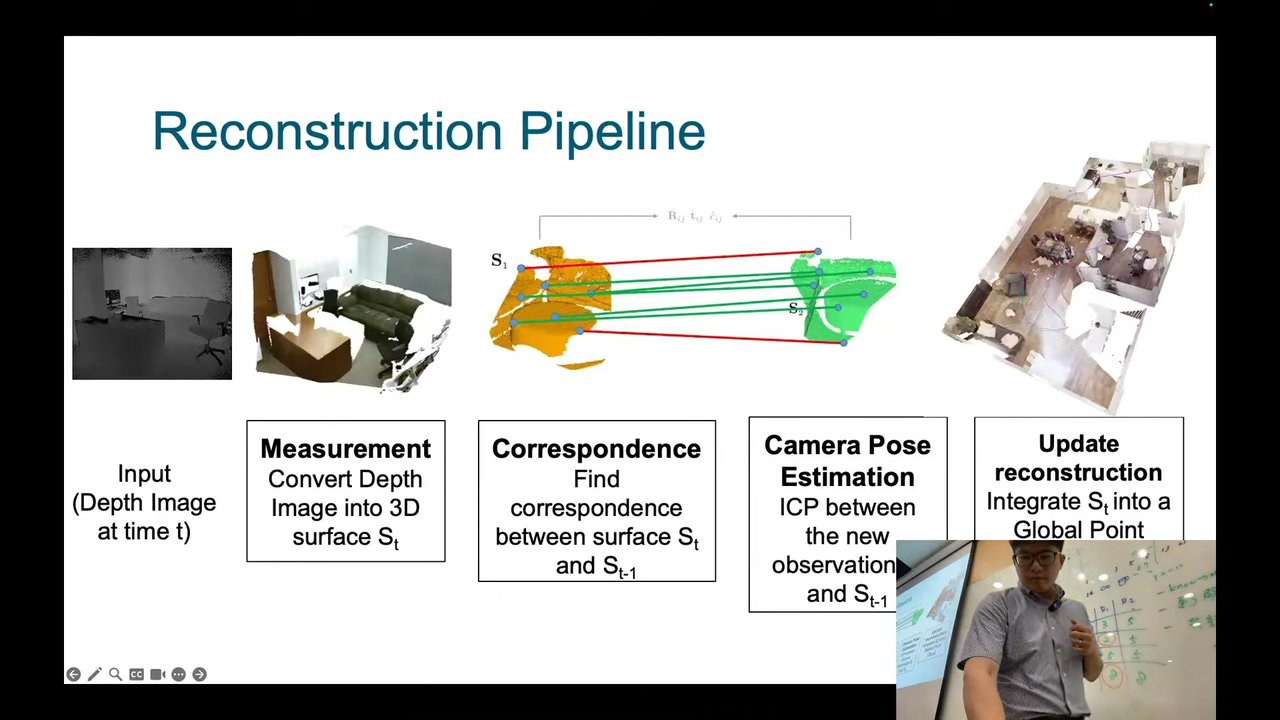

作業一就是把這些步驟走一遍：把深度影像轉成表面、估計前後兩個表面之間的轉換、把所有表面合併成一個大點雲。估出所有轉換矩陣，也就得到了底層的運動；有了運動加上表面幾何，就能合併出持久的世界。回到 UMI：它真正需要的只有這些轉換，因為目標是擷取軌跡；但要建出那條流程，前面這些基礎缺一不可。

漂移與迴路閉合：SLAM 不只是估計下一個姿態

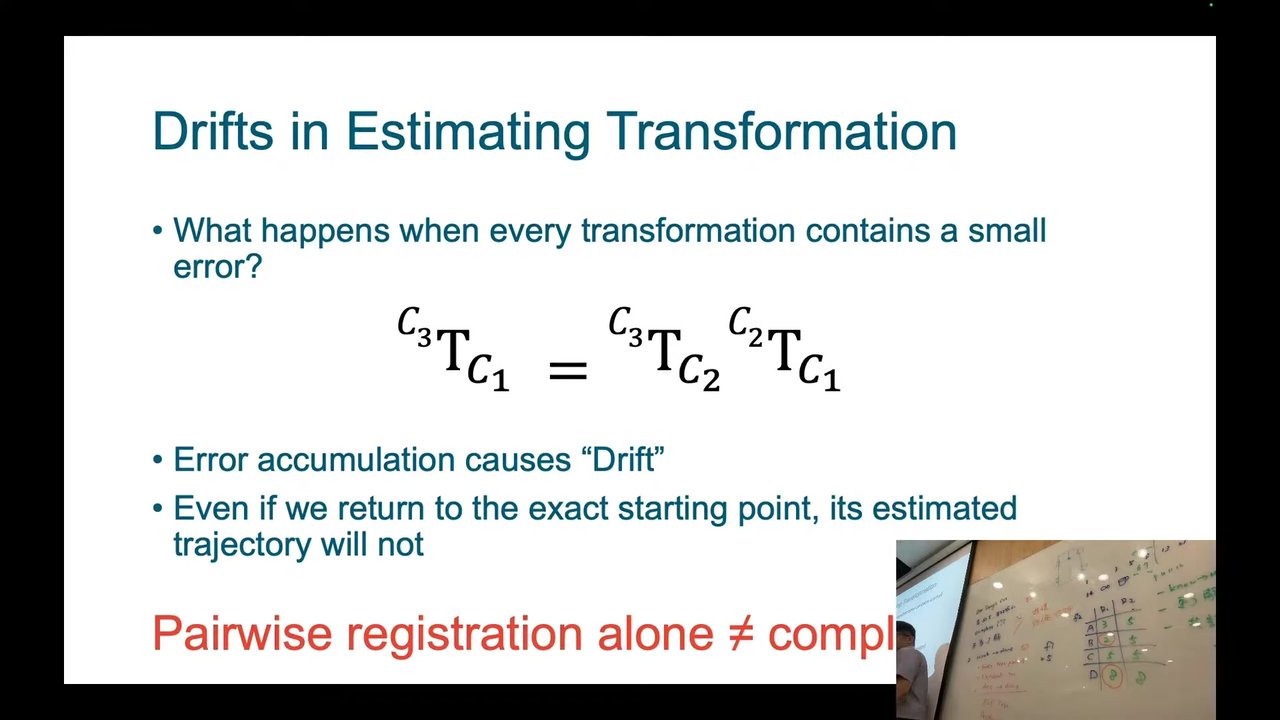

每次估計的轉換矩陣都會有一點旋轉誤差、一點平移誤差；串乘起來，誤差就一路累積。拿著裝置繞房間一圈回到原地，估出的軌跡終點卻可能落在旁邊。每一段的誤差也許很小，放到整個重建上就是大問題，這在真實世界非常常見。

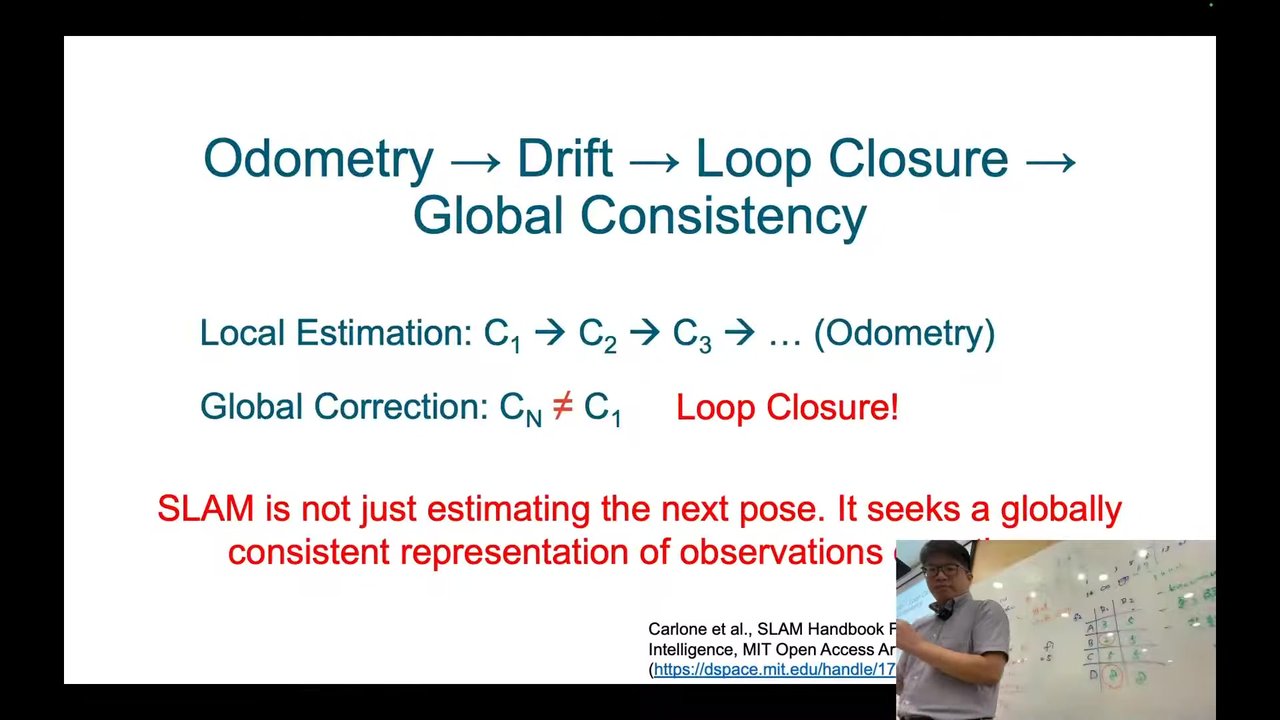

只估計相鄰兩幀之間的轉換，叫做里程計估計，作業一做的就是這個，而它一定會漂移。要成為完整的 SLAM，還需要迴路閉合：回到同一個地方時，同一個點就該是同一個點。講者說這套流程另一個重要的觀念是：只依賴線上、循序的資訊做決策，結果就會漂移；所以旁邊永遠平行跑著一條檢查的路線，不斷確認自己有沒有漂移、該回到同一點時有沒有回到，沒有就要修正。

總結與下一講：沒有深度時怎麼辦？

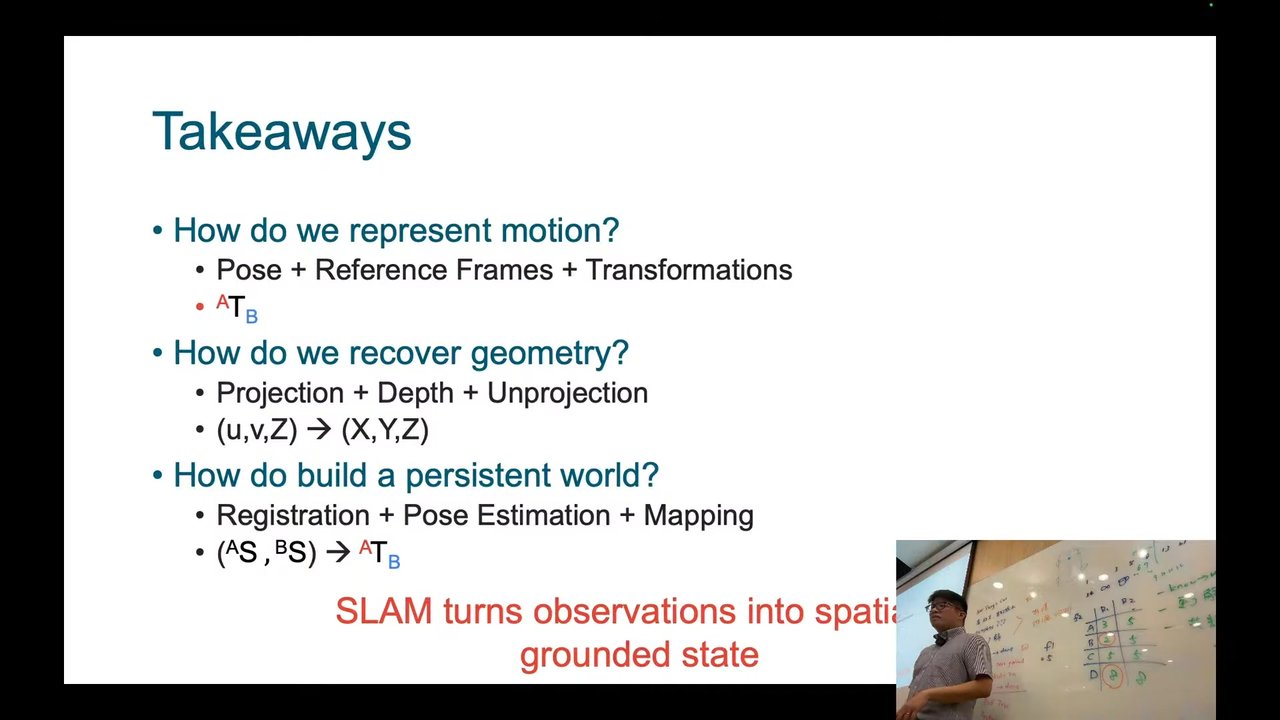

三個模組歸結起來：用姿態、參考座標系與轉換矩陣表示運動；用針孔相機模型加深度做反投影，還原幾何；用配準、姿態估計與建圖，把不同座標系下的表面放進同一個表示。講者推薦 Hartley 與 Zisserman 的經典教科書《Multiple View Geometry in Computer Vision》，也說這正是他走進電腦視覺的原因：四、五十年前的人只看著影像，就想出這麼優雅的方式，把凌亂的真實世界描述成抽象空間裡的形式。

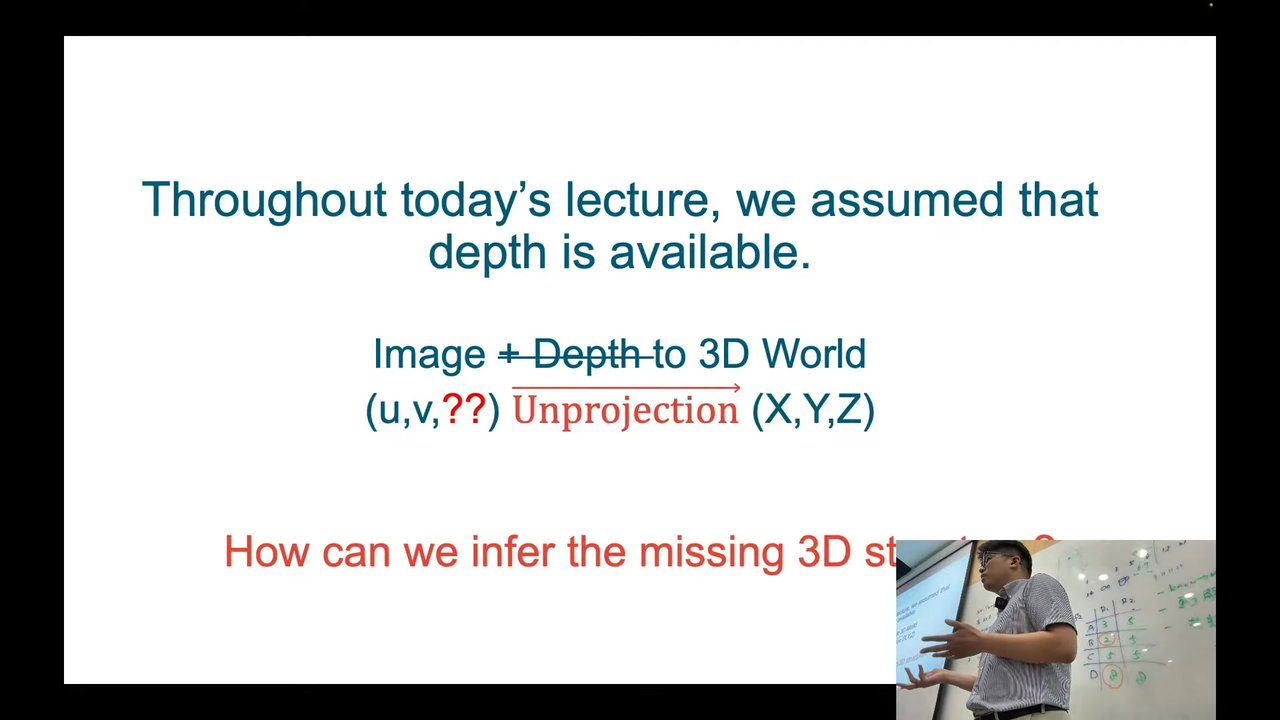

本講的前提是深度已知；拿掉深度、只剩 (u, v)，要怎麼推斷缺少的 3D 結構？這是下一講「深度估計」的主題。作業一也正在改版：除了收資料、建模、估計轉換、重建世界，今年加入一個新目標——真實量測充滿雜訊，會造成或大或小的誤差，要學會用系統化的方法診斷哪裡出錯，再改進重建結果。最後有同學問，資料飛輪中的評估環節是否該加入像作業一這樣的驗證步驟；講者說之後會談怎麼把作業一的概念放進這個流程。
